探索极致精度与无限可能：水射流切割技术完全解析

什么是水射流切割？

水射流切割是一种先进的制造工艺，它利用超高压水流（通常与磨料混合）以极高的精度切割各种材料。其核心原理是通过增压泵将水加压至392兆帕以上，形成速度超过音速的极细射流，实现高效、精准的切割与成型。

完整的工艺类型

水射流切割主要分为两类：

1. 纯水射流切割：仅使用高压水，适用于切割木材、塑料、泡沫、纸张和橡胶等软质材料。

2. 磨料水射流切割：在高压水流中混入石榴石等磨料颗粒，极大地增强了切割能力，可轻松加工钛合金、不锈钢、铝、玻璃、陶瓷及混凝土等硬质材料。

水射流切割的工作原理与核心优势

水射流切割是一项精密的冷态切割技术，能够几乎无限制地加工各类材料，同时避免热变形与机械应力，满足航空航天、汽车、医疗等领域的精密制造需求。

相比等离子、激光等工艺的核心优势：

• 无热影响区（冷切割）：保持材料原始物理与化学性质，无变形、硬化或微裂纹。

• 卓越的切割质量与精度：边缘光滑平整，公差可达±0.001英寸，大幅减少二次加工。

• 广泛的材料适应性：从软质非金属到高硬度合金，均可高效切割。

• 环保高效：过程无有害气体，废弃物少，属绿色制造技术。

• 复杂几何形状加工能力强：轻松应对精细、复杂的二维及三维设计。

水射流切割工艺流程详解

1. 切缝宽度
指切割过程中去除的材料宽度，通常小于0.04英寸。它是数控编程中的关键参数，直接影响零件最终尺寸与内角精度。工程师必须在CAD/CAM设计中对其进行精确补偿，以确保成品符合严苛的公差要求。

2. 初始穿孔
指切割开始时的首次穿透过程。根据材料特性（如脆性、层压结构），可采用定点、直线、环形或低压等多种穿孔方式，旨在减少材料分层、开裂及废料产生，保障切割起始点质量。

3. 锥度控制
指切口顶部与底部宽度不一致的现象。常见的“V形锥度”源于射流能量在材料深度方向的自然衰减。通过优化切割速度、采用动态刀头补偿技术等手段，可有效控制或消除锥度，尤其对高精度装配零件至关重要。

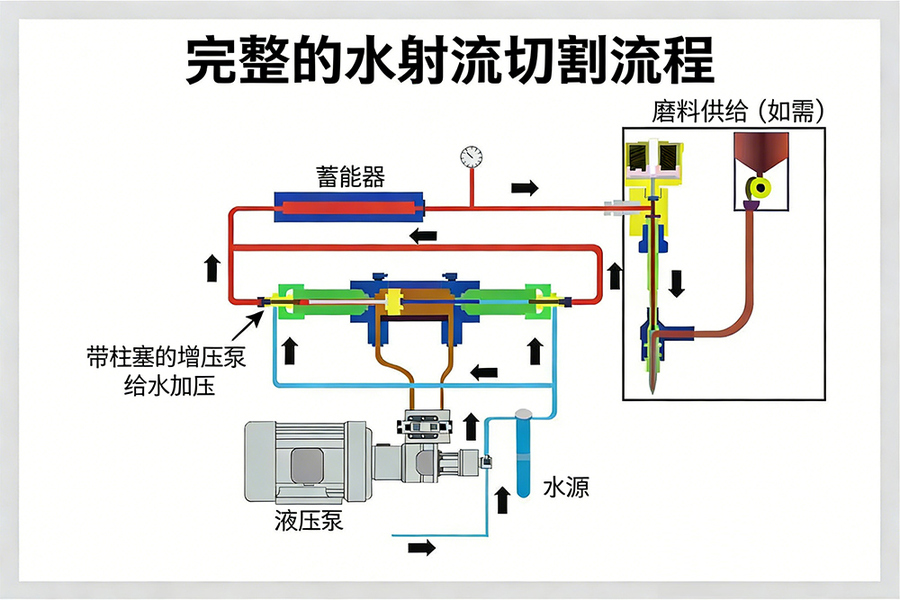

关键系统组件

1. 高压泵
为系统提供动力源泉，主要有两种类型：

• 线性增压泵：利用液压原理，可将水压稳定提升至60,000-90,000 psi，适用于重载、连续工业应用。

• 旋转直驱泵：电机直接驱动活塞加压，结构紧凑，维护简便，适用于中轻型作业，注重能效与经济性。

2. 高压管路
采用特种不锈钢或增强热塑性材料制成，内壁高光洁度，用于安全可靠地输送超高压水流，是保障系统稳定运行与操作安全的关键。

3. 切割头
系统的“执行终端”，核心是宝石（钻石、蓝宝石）喷嘴，将高压水转化为超音速射流。根据工艺分为：

• 纯水切割头：用于软材料，射流极细。

• 磨料切割头：设有混合室，将磨料与水流均匀混合，形成高能磨料射流，用于切割硬质材料。

第五章：纯水切割与磨料切割系统

• 纯水射流切割系统：专注于非金属及软材料加工，如食品、泡沫、纺织品、纸制品等。切割精细、残留少，且无热影响。

• 磨料水射流切割系统：通过混入磨料颗粒，切割能力呈指数级增长，可加工厚度达10英寸的金属、石材、复合材料等，是重型工业制造的主力。

结语

水射流切割以其无与伦比的通用性、精度和冷切割特性，成为现代制造业不可或缺的解决方案。在选择设备或服务时，应综合考虑材料类型、厚度、精度要求、产量及总体运营成本。与资深的水射流技术提供商合作，能确保您获得最适合的工艺方案、可靠设备与持续的技术支持，从而成功实现项目目标。
