如何为您的水射流机选择合适的纯水喷嘴

水刀系统是现代制造业中最通用的工具之一，可对多种材料进行精密切割。前一分钟，您可以切割60度斜角的不锈钢，然后迅速切换到水刀切割模式，切割玻璃、塑料、泡沫、复合材料以及其他众多材料。事实上，通过使用带有三轴高导轨系统的扩展杆，最多可以混合使用12个磨料切割头和/或水刀切割头，从而最大限度地提高生产效率。这才是真正的灵活性！

与所有生产操作一样，正确优化纯水切割的应用参数是最大限度提高生产效率和成本效益的关键。这首先要为您的水射流切割机选择合适的纯水喷嘴。

为什么孔口很重要

水射流喷嘴是水射流系统中默默无闻的英雄。它负责将增压泵提供的超高压水聚焦成一股高密度、高凝聚力的水流，用于执行切割操作。这股水流的精度影响着一切——从切割精度到零件质量，再到整体工艺效率和运营成本。

此外，喷嘴孔径（内径，ID）决定了切割头使用的水量（以加仑/分钟，GPM 为单位）。这反过来又会影响切割过程，并决定给定泵可支持的切割头数量。选择合适的喷嘴材料和尺寸可确保：

• 最佳切割质量：防止崩边和毛边。

• 生产效率：在不影响精度的前提下，最大限度地提高产量。

• 切割精度：定义精细特征的切割分辨率。

• 耗材寿命：减少耗材的磨损，延长维护间隔，最大限度地减少停机时间。

水冷式切割系统的结构

纯水切割系统依靠精确协调水刀的各个组件来实现其性能。以下是其工作原理：

1. UHP 水控制阀：此气动阀控制流经切割头的水的开/关模式，由切割的编程参数决定。

2. 孔板材料：决定耐用性和使用寿命性能。

3. 喷嘴安装座：用于正确安装喷嘴，确保水射流与切割面的最佳对准。正确对准和安装的喷嘴可产生类似钓鱼线的水射流。这种结构与磨料切割中使用喷嘴的方式不同。

孔板材料选择——如何根据您的需求选择合适的材料

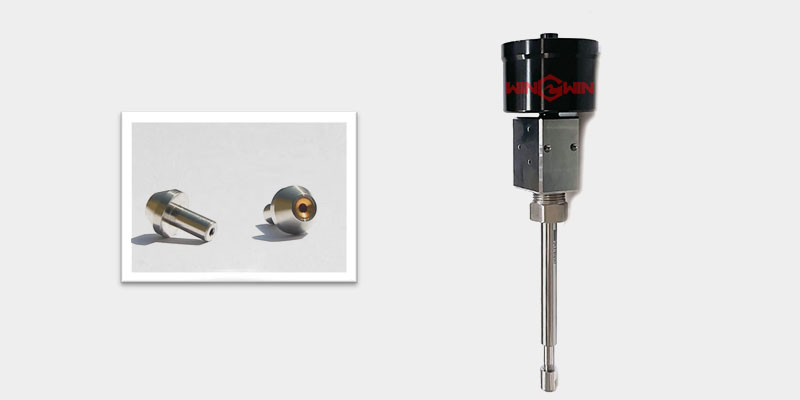

水射流喷嘴采用坚固耐用的材料制成，能够承受超高压系统增压泵产生的巨大压力。喷嘴外壳采用不锈钢材质，经久耐用且防水。喷嘴主体的核心部件是硬化材料（宝石），喷嘴内径（ID）通过宝石将水射流聚焦成切割流。喷嘴根据宝石材料和内径尺寸进行分类。

• 蓝宝石和红宝石孔：

  • 优点：这两款产品性价比高，适合轻型应用，从性能和成本角度来看，它们不相上下。

  • 缺点：这些宝石磨损率高，且有较高的碎裂或开裂风险，导致整体部件寿命相对较短。

• 钻石孔：

  • 优势： 天然钻石喷嘴在整体性能方面堪称一流。这种宝石具有极佳的耐磨性，其外壳采用碳化钨背衬保护，从而延长了安装寿命。由于其可靠性高、使用寿命显著延长以及使用寿命期间每小时运行成本更低，天然钻石喷嘴在大批量生产车间和重型应用中越来越受欢迎。


  • 缺点： 单位成本比蓝宝石/红宝石或合成钻石更贵。

选择合适孔口的关键因素

在给定的工作压力下，孔径大小决定了切割头的用水量。根据增压泵的功率，其供水量将存在一个最大值。选择适合您操作和常用切割材料的理想孔径需要考虑以下因素：

• 工作压力：泵的最大压力额定值决定了孔口的性能能力。

• 流量：以加仑/分钟 (GPM) 为单位测量，这会影响切割速度和精度。

• 应用需求：考虑您经常切割的材料类型和厚度。

• 切割头数量：同时运行多个切割头时可能需要进行调整。

使用孔口尺寸表

请按照以下步骤，根据下表确定最大允许孔径：

1. 选择泵在切割过程中将要设置的工作压力（psi）列。

2. 逐步降低工作压力（psi），直到找到不超过您所用泵额定功率的最高泵流量（gpm）。

3. 最左侧一列的值是可使用的最大孔径 ID。

工作压力（psi）和流量（gpm）

表格注释和示例

例如，上表中提供的流量数据适用于单个孔口。一台功率为 50 马力、工作压力为 55,000 psi 的泵，流量为 1.10 gpm，可以使用内径最大为 0.015 英寸的孔口。一台功率为 100 马力、工作压力为 55,000 psi 的泵，流量超过 1.96 gpm，可以使用内径为 0.020 英寸的孔口。
当使用多个孔口时，总流量必须通过将每个孔口的流量相加来计算。例如，一个使用四个 0.010 英寸孔口、工作压力为 55,000 psi 的运动系统，总流量为 1.96 gpm，即四个孔口的流量之和为 0.49 gpm。

选择内径过大的孔口实际上会要求泵输送超过其额定流量的水流。这会导致所谓的过循环情况，即活塞循环速度过快。泵的PLC会检测到这种情况并关闭泵，以防止不必要的磨损。虽然理论上没有最小孔径限制，但小于0.005英寸的孔径并不常见。

操作人员实用技巧

• 务必参考制造商提供的孔板尺寸表，以匹配泵的性能和所需的性能指标。

• 较小的喷嘴直径最适合对精细材料进行复杂加工。对于重型切割，较大的喷嘴直径能带来更高的水流量，可能更有效。

• 定期检查喷嘴安装座是否有磨损或错位，以免影响射流凝聚力。

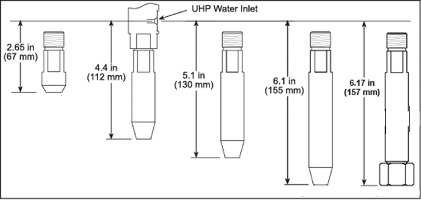

选择您的孔口安装座

孔板安装座连接到仅供水切割头组件上的超高压水控制阀，起到延长作用，用于确定实际孔口的位置。孔板安装座的长度会影响水流核心的长度，进而影响水流的开启和关闭速度。

较长的喷嘴座能提供更精确的切割，更适合切割较厚的材料，并获得更高的表面光洁度。然而，它会增加填充喷嘴座内部空间所需的停留时间，从而延长喷嘴开启和关闭所需的时间。较短的喷嘴座可以减少停留时间，缩短总循环时间中的开启/关闭部分。对于开启/关闭频率高、穿孔和切割时间相对较短的应用，这种差异可能更为显著。“标准”程序在发出开启和关闭指令后，会设置0.5秒的停留时间（总共1秒）。如果使用较短的喷嘴座，则可以将这个时间缩短0.5秒。

平衡效率与成本

运营效率需要在速度、质量和耗材成本之间取得平衡。测试和数据跟踪对于确定最具成本效益的方案至关重要。

评估指标如下：

• 切割速度/进给速度：以英寸/分钟为单位测量，该指标告诉您切割各种材料所需的速度和时间。

• 精度：切割特征所需的准确度/重复性。

• 表面光洁度/质量：所需的平滑度或允许的切割边缘粗糙度，受材料类型和厚度的影响。

• 耗材寿命：孔口和其他部件的使用寿命。

在选择纯水喷嘴的尺寸、安装长度和配置时，必须考虑材料特性，例如材料类型、硬度、厚度、复合结构和孔隙率。确定特定应用的最佳喷嘴/安装组合的方法是建立切割速率表。

为此，首先使用一系列喷嘴和安装组合，在不同的水压和切割速度下，对材料进行一系列测试切割。创建一个表格记录结果，并利用这些数据选择最适合您应用场景的组合。下面是一个简单的示例。

常见问题排查

即使设置正确，也可能由于各种原因出现问题。以下是一些常见问题及其解决方法：

• 切割质量下降：检查孔口内是否有碎屑。对于通常用于纯水应用的小内径孔口，这个问题尤为突出。一个有效的解决方法是使用短截流过滤器，它可以防止此类碎屑进入开关阀和孔口。

• 切削不均匀或切削量不足：检查高压泵是否正常工作。确保切削进给速度与材料类型和厚度相匹配。

• 过度磨损：确保正确安装喷嘴，并考虑使用金刚石喷嘴以延长使用寿命。
