如何为您的水射流机选择合适的出水孔

水射流系统是现代制造业中用途最广泛的工具之一，可为各种材料提供精密切割。前一分钟，您可以用60度斜角切割不锈钢，然后利用工具的纯水切割功能，快速切换到切割玻璃、塑料、泡沫、复合材料以及许多其他材料。

与所有生产操作一样，合理优化纯水切割的应用参数是最大限度提高生产效率和成本效益的关键。首先，为您的水射流切割机选择合适的纯水喷嘴。让我们来探索一下。

孔口为何重要

供水孔是水射流系统中的幕后英雄。它负责将增压泵提供的超高压 (UHP) 水汇聚成一股浓缩、有凝聚力的水流，用于切割操作。水流的精度影响着一切——从切割精度到零件质量，再到整体工艺效率和运营成本。

此外，孔口的尺寸（内径，“ID”）决定了切割头的用水量（以加仑/分钟，“GPM”为单位）。这反过来会影响切割过程，并决定特定泵可支持的切割头数量。选择合适的孔口材料和尺寸可确保：

• 最佳切割质量：防止碎裂和边缘粗糙。

• 生产效率：在不影响准确性的情况下最大限度地提高产量。

• 切割精度：定义精细特征的切割分辨率。

• 消耗品寿命：减少消耗品部件的磨损，增加维护间隔并最大限度地减少停机时间。

纯水切割系统剖析

纯水切割系统依赖于水射流各部件的精确协调来实现其性能。其工作原理如下：

1. UHP 水控制阀：该气动阀根据切割的编程参数控制流经切割头的水的开/关模式。

2. 孔口材料：决定耐用性和终身性能。

3. 喷嘴座：正确安装喷嘴，确保水射流与切割表面保持最佳对齐。正确对齐并安装的喷嘴可产生类似鱼线状的水流。这种布置与磨料切割中使用的喷嘴不同。

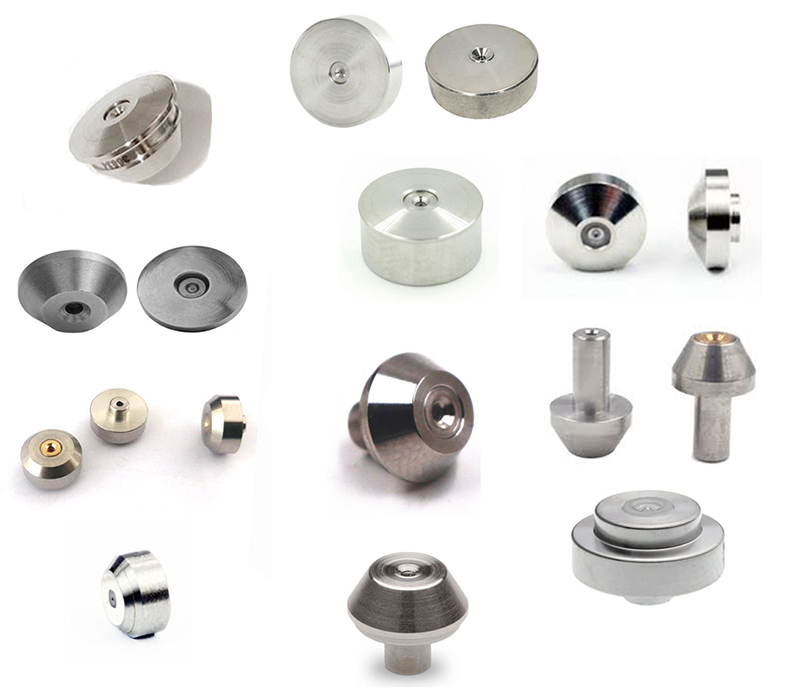

孔板材料选择——根据您的需求选择合适的材料

纯水喷嘴采用坚固耐用的材料制成，旨在承受由驱动这些超高压系统的增压泵产生的巨大压力。喷嘴外壳采用不锈钢制成，经久耐用且防水。喷嘴主体的核心是硬化材料（宝石），喷嘴内径 (ID) 通过宝石将水射流聚焦到切割流中。喷嘴根据宝石材料和内径大小进行分类。

• 蓝宝石和红宝石孔口：

  • 优点：具有成本效益且适用于轻型应用，从性能和成本的角度来看，这两种宝石是相当的。

  • 缺点：这些宝石的磨损率较高，并且碎裂或开裂的风险较大，导致整体部件寿命相对较短。

• 金刚石孔口：

  • 优点： 天然金刚石孔口的整体性能一流。其宝石具有出色的耐磨性，并且其外壳采用保护性硬质合金背衬，可延长安装座的使用寿命。由于其可靠性、显著延长的使用寿命以及更低的每小时运营成本，天然金刚石孔口在高产量车间以及重型应用中越来越受欢迎。


  • 缺点： 单位成本比蓝宝石/红宝石或合成钻石更昂贵。

选择合适孔口的关键因素

在给定的工作压力下，孔径大小将决定切割头使用的水流量。根据增压泵的马力，其最大供水体积流量将存在一个限制。选择适合您的操作和日常切割材料的理想孔径需要评估以下因素：

• 工作压力：泵的最大压力额定值决定了孔口的性能。

• 流速：以加仑/分钟 (GPM) 为单位，这会影响切割速度和精度。

• 应用需求：考虑您经常切割的材料的类型和厚度。

• 切割头数量：同时运行多个头时可能需要进行调整。

使用孔口尺寸表

按照以下步骤从下表中确定最大允许孔口尺寸：

1. 选择泵将为切割设置的工作压力（psi）列

2. 降低工作压力（psi）列，直到达到最高泵流量（gpm），且不超过您正在使用的泵的额定值

3. 最左边一列的值是可以使用的最大孔径

工作压力（psi）和流量（gpm）

表格注释和示例

*例如，上表提供的流量适用于单个孔口。一台 50 马力的泵，在 55k psi 下运行，能够产生 1.10 gpm 的流量，可以使用内径最大为 0.015 英寸的孔口。一台 100 马力的泵，在 55k psi 下运行，能够输送超过 1.96 gpm 的流量，可以使用内径为 0.020 英寸的孔口。
当使用多孔设置时，必须通过将每个孔口的单独流量相加来计算总流量。例如，一个运动系统在 55k psi 下使用四个 0.010 英寸孔口，需要的流量是 0.49 GPM 的四倍，即总共 1.96 gpm。

选择内径过大的孔口实际上会要求泵输送超过其额定流量的水。这会造成所谓的过循环状态，即活塞试图循环过快。泵的PLC会感知到这种情况并关闭泵，以防止不必要的磨损。虽然技术上没有可用的最小孔口尺寸，但低于0.005英寸的尺寸并不常见。

给操作员的实用技巧

• 请务必查阅制造商的孔口尺寸表，以匹配您的泵的功能和所需的性能指标。

• 较小的孔径最适合精细材料的复杂作业。对于重型切割，较大的孔径可带来更高的水流量，从而提高效率。

• 定期检查孔口支架是否磨损或错位，这些可能会影响喷射凝聚力。

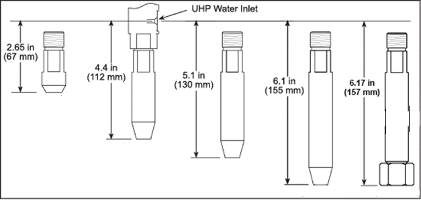

选择孔板安装座

孔口支架连接到纯水切割头组件上的超高压水控制阀，并作为长度延长器来确定实际孔口的位置。孔口支架的长度会影响水流核心的长度，并影响水流的开启和关闭速度。

较长的安装座可实现更精确的切割，并且是更精确地切割较厚材料并获得更高光洁度的首选，但是，它增加了填充安装座内部容积所需的停留时间，从而增加了打开和关闭物流所需的时间。较短的孔口安装座长度减少了停留时间并缩短了总循环时间的开/关部分。这对于开/关频率高且穿孔和切割时间相对较短的应用可能更有影响。在打开和关闭调用之后，“标准”程序在开始移动之前在程序中使用 0.5 秒的停留时间（总共 1 秒）。如果使用较短的安装座主体，则可以将此时间缩短 0.5 秒。

平衡效率和成本

运营效率涉及速度、质量和耗材成本之间的平衡。测试和数据跟踪对于确定最具成本效益的设置至关重要。

使用以下指标进行评估：

• 切割速度/进给速度：以英寸/分钟为单位，该指标告诉您完成各种材料切割所需的速度和时间。

• 精度：切割特征所需的准确度/重复性。

• 表面光洁度/质量：所需的切割边缘光滑度或允许的粗糙度，受材料类型和厚度的影响。

• 消耗品寿命：孔口和其他部件的寿命。

在选择纯水孔口尺寸、安装座长度和配置时，必须考虑材料特性，例如材料类型、硬度、厚度、复合结构和孔隙率。确定特定应用的理想孔口/安装座组合的最佳方法是创建切割速率表。

为此，请先使用一系列孔口和底座组合，在不同水压和切割速度下，对您的材料进行一系列测试切割。创建一个表格来记录结果，并根据这些数据选择适合您应用的最佳组合。下面展示了一个简单的示例。

常见问题故障排除

即使设置正确，也可能由于各种原因出现问题。以下是一些常见问题及其解决方案：

• 切割质量下降：检查孔口内是否有碎屑。对于通常用于纯水应用的小内径孔口来说，这尤其成问题。一个有效的解决方案是使用短截式过滤器，可以防止碎屑进入开关阀和孔口。

• 切割不均匀或缺失：检查高压泵性能是否正常。确保切割进给速度适合材料类型和厚度。

• 过度磨损：确保正确安装孔口，并考虑使用金刚石孔口以延长磨损寿命。
